很多玩模拟、DRM的朋友，会发现，由于现在高楼林立，自己家的环境基本上不够成直连通联条件、中继又够不到，玩公网机又索然无味。 那么有没有一种办法，可以在不好的通联环境下，自建一个“网络中继台”通联全球呢？

有，而且已经被全球 HAM 用到烂了。它就是——MMDVM（多模式数字语音网关）。

它让你在家里，用几十毫瓦的小功率、甚至一支对讲机，就能把信号“接入互联网”，

等于给自己搭了一台属于你的网络中继台，从而瞬间连接全球的 DMR、D-STAR、Fusion 等反射器网络。

你再也不用爬楼、举天线、找角度，不用等天气好、对方刚好在线，只要打开你的对讲机，就能“像本地通联一样”进入世界。

这不是模拟对讲机，也不是公网机，而是结合 RF + IP 的“真正无线电玩法”，是近十年最火也最实用的数字业余无线电技术之一。

注意，玩MMDVM需要有正式呼号和业余无线电操作证书

01 MMDVM 到底是什么？

MMDVM 的全名叫 Multi-Mode Digital Voice Modem，直译就是“多模式数字语音调制器”。

这句话太抽象，我们用一句更直观的话：

它是一块小小的硬件 + 一套开源软件，让你的无线电设备具备先进的数字语音能力。

用它可以干什么？

• 把你的手台接入全球 DMR 网络（BrandMeister 等）

• 连上 Yaesu Fusion（YSF）

• 进 D-STAR 的反射器聊天

• 玩 P25、NXDN 等数字制式

• 做家用热点、私人网关

• 做小型中继站

• 做跨系统互通

平时需要几十万的数字中继机才能实现的功能，现在你用一块几百块的小板子 + 树莓派就能搞定。

这就是为什么全世界 HAM 都在玩 MMDVM。

02 它是怎么工作的？

别担心，这里不讲复杂调制理论，只讲简单版本：

1. 你的手台（DMR/YSF/D-STAR）发射数字语音

2. MMDVM 接收到信号 → 解码

3. 树莓派把数字语音发送到互联网（BrandMeister / YSF Reflector / D-STAR Reflector…）

4. 对方的语音通过网络回来

5. MMDVM 再发射回你的手台

就这么简单，一台小机器让你和全世界建立了“数字无线电互联网”。

03 如何“手搓”自己的 MMDVM？

你只需要：

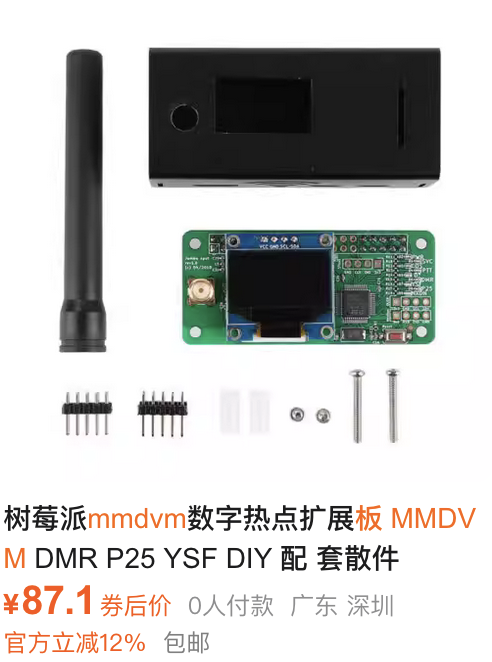

1）一块 MMDVM_HS / MMDVM_HAT 裸板（几十元）

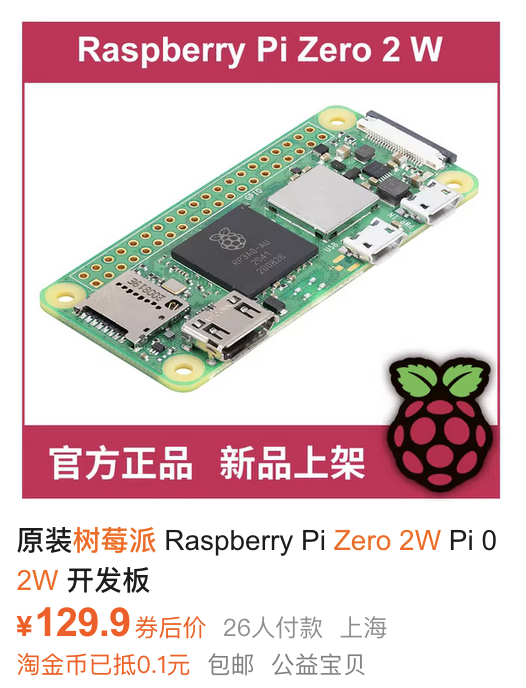

2）一块 Raspberry Pi（Zero 2 / 3B / 4 都可以）



一般来说你买的MMDVM商家都会给你刷好固件，并且很容易升级。

给树莓派装系统

你需要：

• 树莓派（推荐 Raspberry Pi Zero 2W / Pi 3B / Pi 4）

• MicroSD 卡（至少 8GB，推荐 16GB）

• 读卡器

• 一台电脑（Windows/Mac/Linux）

下载 Pi-Star 镜像

官方下载站：https://www.pistar.uk/downloads/

根据你的树莓派型号选择，比如：

• Pi Zero W → Pi-Star_RPi_V4.x.x.img

• Pi 3/4 → Pi-Star_RPi_V4.x.x.img

使用 Raspberry Pi Imager 写入系统

最简单的写卡方法：

1. 下载 Raspberry Pi Imager

   https://www.raspberrypi.com/software/

2. 打开 Imager

3. 在 Choose Device 选择你的树莓派型号

4. 在 Choose OS 选择 Use custom

5. 选择下载好的 Pi-Star.img

6. 在 Choose Storage 选择你的 SD 卡

7. 点击 Write

修改 Wi-Fi 信息（重要）

写完卡后，SD 卡会出现一个名为 boot 的分区。

你需要：

1. 打开 config.txt 或使用专门文件

2. 编辑 Wi-Fi 配置文件：

在 boot 分区新建文件（注意文件名！）：

wpa_supplicant.conf

内容写：

country=JP
ctrl_interface=DIR=/var/run/wpa_supplicant GROUP=netdev
update_config=1

network={
    ssid="你的WiFi名称"
    psk="你的WiFi密码"
}

保存即可。

注意：

• SSID 和密码必须用英文引号

• 密码不能包含中文

• 2.4G Wi-Fi 必须开启（Pi Zero 不支持 5G）

把 SD 卡插入树莓派，启动

接上电源后：

• Pi-Star 会自动连接你的 Wi-Fi

• 你可以打开路由器后台查看 IP

通常地址是：

http://pi-star.local/
或
http://<树莓派IP>/

打开网页后，你会看到 Pi-Star 的红色管理界面。

首次配置向导

首次进入会看到 Setup 配置界面：

你需要设置：

• Callsign（你的呼号）

• DMR ID

• Mode（选择 DMR / YSF / P25 等）

• MMDVM 硬件类型

• 串口设备名称（一般是 /dev/ttyACM0 或 /dev/ttyAMA0）

保存后，它会自动重启 MMDVMHost。

然后你就可以看到：

MMDVMHost is Running
Radio Connected
DMR Slot 1/2 OK

到这里，树莓派 + 固件板 就已经正式“活了”。

验证树莓派是否识别到 MMDVM 板

SSH 登录 Pi-Star：

ssh pi-star@pi-star.local
密码：raspberry

然后执行：

ls /dev/tty*

正常会看到：

/dev/ttyACM0

这说明你的 MMDVM 板已经被识别为 USB 虚拟串口，固件成功工作。

到这里，树莓派系统安装与基础配置全部完成！

04 配置 MMDVMHost（单工 / 双工、频率、调试参数）

MMDVMHost 是整个热点系统的大脑，它负责：

• 控制 MMDVM 板收发数据

• 处理 DMR/YSF/D-STAR 等协议

• 与 BrandMeister 网络通信

• 处理双时隙（Hotspot or Duplex）

要让热点稳定、误码低、时隙不掉，这一步必须仔细完成。

选择单工还是双工模式

MMDVM 有两种工作方式：

模式	说明	适配硬件	场景
单工 (Simplex)	只有一个频率，不能同时收发	Pi-Star 热点、手搓简易板	家用热点
双工 (Duplex)	TX/RX 不同频率，可同时工作两个时隙	真正的中继台	自建网络中继台

手搓板大多数是 单工。

双工必须具备：

• 2 根天线或合路器

• 双声道的 ADF7021 或双模射频模块

• 双工中继架构（如 MMDVM Repeater）

没有这些，不要选 Duplex。

MMDVM.ini / Pi-Star 的基础配置

不管你用 Pi-Star 还是纯 MMDVMHost，核心配置都来自：

/etc/mmdvmhost

最重要的几个字段如下。

频率设置（必填）

RXFrequency=433500000
TXFrequency=433500000

• 单工热点两个频率必须相同

• 双工中继才会分 RX/TX

注意！MMDVM 是窄带设备，偏差 1KHz 都会影响 BER。

模式选择（必填）

可根据使用情况开启：

EnableDMR=1
EnableYSF=0
EnableP25=0
EnableDStar=0

只要你不玩其他模式，建议：

💡 仅开启 DMR。

（开启过多会拉高 CPU 占用与噪声触发概率）

ColorCode 设置

DMR 必须：

ColorCode=1

和网络一致即可。

时隙设置

Duplex=0   # 单工

最关键的——调校参数（决定 BER高低）

MMDVM 有几个最敏感的参数：

• TXOffset

• RXOffset

• RXLevel

• TXLevel

• DMRDelay

• RSSI / Squelch

下面逐项解释。

TXOffset / RXOffset（最重要）

这两个参数用于补偿射频晶振误差。

例如：

TXOffset=0
RXOffset=0

如果接收 BER 很高（>2%），你就必须微调：

TXOffset=100
RXOffset=-200

步进单位：10 或 20

常见范围：

-500 ~ +500

调校方法：

方法 1：看 MMDVMHost 日志

SSH 登录：

sudo pistar-mmdvmhstop
sudo pistar-mmdvmhstart
sudo tail -f /var/log/pi-star/MMDVM-2025-xx-xx.log



不断发射，看 BER 值：
• BER < 1%：完美
• 1–2%：可接受
• 3%：必须调 Offset

方法 2：使用 MMDVMCal（更专业）

执行：

MMDVMCal /dev/ttyACM0

你的手台对准热点发射，屏幕会显示：

• 峰值位置

• 信号偏移

• 最佳点

根据显示调 RXOffset。

TXLevel / RXLevel（调音量、调幅度）

射频部分会把语音信号处理成基带，但幅度太大太小都会出错。

典型值：

TXLevel=50
RXLevel=50

如果发射语音听起来：

• 破音、炸裂 → TXLevel 太高

• 小声、含糊 → TXLevel 太低

新手基本保持 50 就行。

DMRDelay（帧同步关键）

DMR 是 TDMA（时隙），如果延迟不对，会出现：

• 上不了网关

• Slot 2 消失

• 对端听不到你

典型值：

DMRDelay=100

如果遇到问题，可以微调：

• 80、90、100、120

RSSI / Squelch（静噪门限）

如果热点老是“空触发”，说明 RSSI 太敏感。

设置：

RFModeHang=20
Squelch=55

值越大越不敏感（不容易误触发）。

BrandMeister / TG 设置（简要）

在 [DMR Network] 区段：

Address=master.brandmeister.network
Port=62031
Password=passw0rd
Options=StartRef=4000;TS1_1=4000;TS2_1=4000;

如果你只想加入“全国连”：

TS2_1=46000;

如果只想静默监听：

StartRef=0;

05 最终检查表（新手必读）

使用热点前，一定要确保：

• 频率设置一致

• Duplex=0

• 只开启你需要的模式

• RX/TXOffset 调到 BER < 1%

• TXLevel 不会炸音

• DMR ID 已填写

• 网络能连上 BM

确认完，这套“MMDVM 手搓系统”就能稳定运行了。
